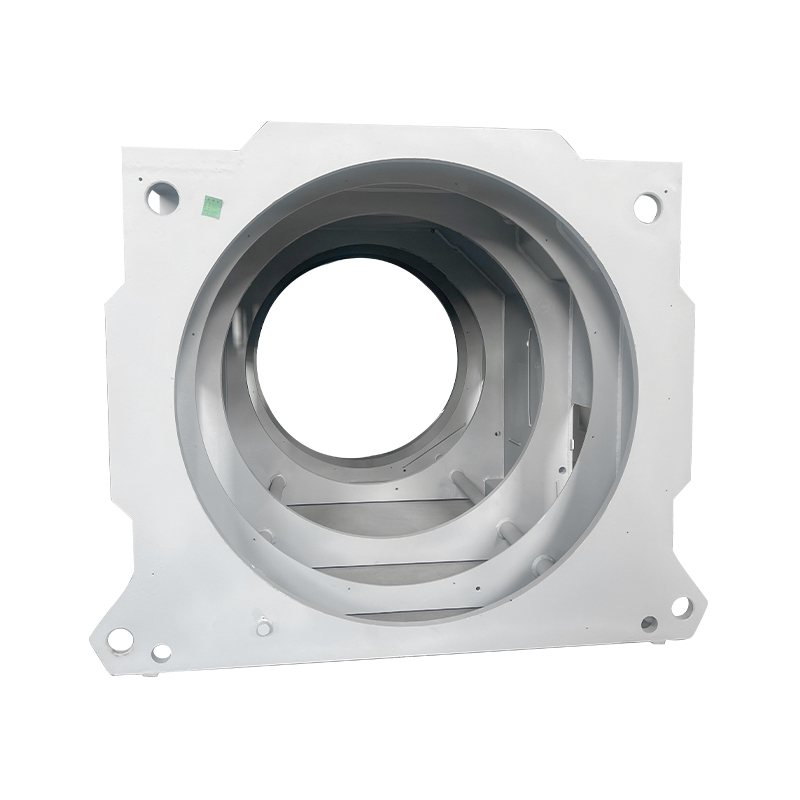

Industrieel gelaste motorbasis van het doostype

I. Basisconcept en positionering

De industriële doosvormige machinebasis is een motordraagconstructie vervaardigd met behulp van lasprocessen van staalplaat. Met een vierkante/rechthoekige doos als hoofdgedeelte is het een fundamenteel onderdeel dat stabiele ondersteuning en rondom bescherming voor de motor biedt. Het omsluit interne motorcomponenten (stator, rotor, lagers, enz.) in de kast en biedt tegelijkertijd ondersteuning, warmteafvoer en beschermende functies. Het is het geprefereerde frametype voor grote industriële motoren en motoren die onder speciale bedrijfsomstandigheden worden gebruikt.

II. Belangrijkste structurele kenmerken

1. Ontwerp van het hoofdframe
Vierkante/rechthoekige doorsnede: een hexahedraal frame gelast uit stalen platen of constructiestaal, dat een stabiele dragende structuur vormt met sterke anti-kantelprestaties.

Modulair ontwerp: neemt vaak een afneembare structuur aan om transport en installatie te vergemakkelijken; tijdens onderhoud kunnen onderdelen ter plaatse worden gedemonteerd.

Opstelling van verstijvingen: Er zijn dwars-, longitudinale of diagonale verstijvingen in het frame geïnstalleerd om de algehele stijfheid en weerstand tegen vervorming aanzienlijk te verbeteren.

2. Kritieke componenten
Basis: draagt het volledige gewicht en de bedrijfsbelasting van de motor; meestal gelast uit dikke stalen platen (8–20 mm), met verstelbare stelvoeten aan de onderkant.

Behuizing: Zijplaten van het kasttype die interne componenten beschermen, met gereserveerde koeldoorgangen en inspectie-/onderhoudsdeuren.

Eindplaten: bevinden zich aan beide uiteinden van het frame; voorzien van lagerboringen en kabeldoorvoergaten, en aan de behuizing gelast/bevestigd.

3. Functionele hoogtepunten

Koelsysteem: De behuizing is ontworpen met ventilatieopeningen, koelvinnen of koelpijpleidingen om problemen met de warmteafvoer die inherent zijn aan gesloten constructies aan te pakken.

Afdichtingsontwerp: Er zijn afdichtingen/pakkingen aangebracht op de verbindingen om de vereiste beschermingsgraad (IP54/IP55) te garanderen voor stof- en waterdichte prestaties.

Hijsvoorzieningen: Aan de bovenzijde zijn hijsringen of hijsogen aangebracht voor eenvoudiger installatie en hantering.

Klemmenkast: Onafhankelijk gelast aan de zijkant van de behuizing, waardoor een elektrische verbindingsinterface ontstaat voor eenvoudiger onderhoud.
